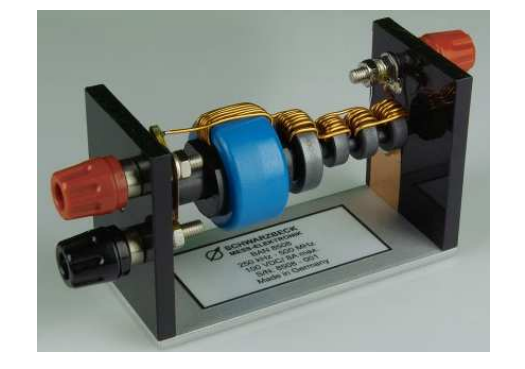

Broadband Artificial Network Schwarzbeck BAN 8508

I Giới thiệu BAN 8508 :

BAN cung cấp sự cách ly tốt giữa cổng AE và cổng EuT. Do đó, tần số vô tuyến được chèn vào là chủ yếu hướng đến cổng EuT. hồ từ cổng EuT, BAN cung cấp một trở kháng tối thiểu tiêu chuẩn. Tín hiệu RF đến từ bộ khuếch đại được tải bởi trở kháng này. BAN hiện tại lớn hơn yêu cầu ferrite lớn hơn. Họ có thấp hơn trở kháng và sự tách rời là tồi tệ hơn. Vì lý do này BAN 8508 chỉ nên được sử dụng trong phạm vi 2 A đến 8 A. Đối với mức cao hơn hoặc dòng điện thấp hơn sử dụng BAN phù hợp

II Thông số kĩ thuật của BAN 8508 :

Frequency range:250 kHz – 500 MHz

Nominal range of use: 2 A – 8 A

Line type: 1 wire

DuT/AE-Connector: Polklemmen für 6 mm
Hakenkabelschuhe / 4 mm
Bananenbuchsen
Binding posts for
6 mm hook type cable lugs /
banana jacks

Max. voltage
line – ground: 100 V DC

Max. line current: 8 A DC

Measuring port: 50 Ω BNC
