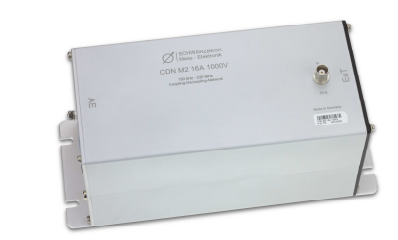

Coupling Decoupling Network CDN M2 16A 1000V

I Giới thiệu CDN M2 16A 1000V :

CDN M2 16A 1000V là một phần của khớp nối chuỗi mạng tách rời cho đã tiến hành thử nghiệm miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. Các CDN M2 16A 1000V tuân thủ IEC 61000-4-6 Phụ lục D.2 và phù hợp để kiểm tra khả năng miễn nhiễm trên a.c không được sàng lọc và dc đường dây cấp điện (đường dây điện với định mức điện áp mở rộng lên tới 1000V.

II Thông số kĩ thuật của CDN M2 16A 1000V :

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz – 80 MHz: 150 Ω +60 Ω/-45 Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector:50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
150 kHz – 80 MHz: ± 1dB
80 MHz – 230 MHz: +3 dB / – 2 dB

Input voltage EuT (AE):
Line to ground /
line to line :500 VAC / 1000 VDC
1000 VAC / 2000 VDC

Max. current : 16A

Housing material: Aluminium
