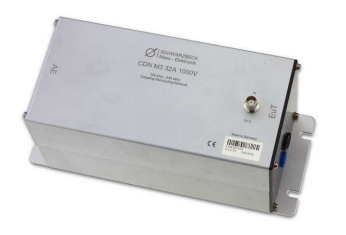

Coupling Decoupling Network CDN M3 32A 1000V

I Giới thiệu CDN M3 32A 1000V :

CDN M3 32A là một phần của loạt mạng tách rời ghép nối để tiến hành thử nghiệm miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. CDN M3 32A 1000V tuân thủ tiêu chuẩn IEC 61000-4-6 Phụ lục D.2 và được thích hợp để thử nghiệm khả năng miễn dịch trên không được sàng lọc AC. và dc đường dây cấp điện (nguồn điện dòng).

II Thông số kĩ thuật của CDN M3 32A 1000V :

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz–24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω /-45 Ω
80 MHz–230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
150 kHz – 80 MHz: ± 1dB
80 MHz – 230 MHz: +3 dB / – 2 dB

Input voltage EuT (AE):
Line to ground /
line to line : 500 VAC / 1000 VDC
1000 VAC / 2000 VDC

Current max. : 32 A
