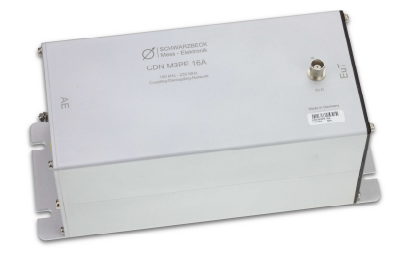

Coupling Decoupling Network CDN M3PE 16A 1000V

I Giới thiệu CDN M3PE 16A 1000V :

CDN M3PE 16A là một phần của chuỗi mạng tách rời khớp nối để tiến hành thử nghiệm miễn nhiễm chế độ chung
theo tiêu chuẩn IEC 61000-4-6. CDN M3PE 16A 1000V tương thích với IEC 61000-4-6 Phụ lục D.2 và phù hợp để kiểm tra khả năng miễn nhiễm trên a.c không được sàng lọc và dc đường dây cấp điện (đường dây điện).

II Thông số kĩ thuật của CDN M3PE 16A 1000V :

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz–24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω/-45 Ω
80 MHz–230 MHz: 150 Ω ±60Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 10 dB
150 kHz – 80 MHz: ± 1.5 dB
80 MHz – 230 MHz: +3 dB / – 2.5 dB
