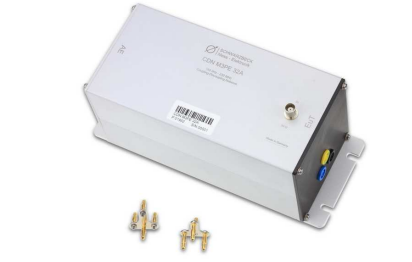

Coupling Decoupling Network CDN M3PE 32A 1000V

I Giới thiệu CDN M3PE 32A 1000V

CDN M3PE 32A 1000V là một phần của loạt mạng tách ghép để tiến hành thử nghiệm miễn nhiễm chế độ chung theo IEC 61000-4-6. CDN M3 32A 1000V tuân thủ Phụ lục IEC 61000-4-6 D.2 và phù hợp để thử nghiệm khả năng miễn nhiễm trên
a.c. không được sàng lọc và dc đường dây cung cấp điện (đường dây chính).

II Thông số kĩ thuật của CDN M3PE 32A 1000V :

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz–24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω /-45 Ω
80 MHz–230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
150 kHz – 80 MHz: ± 1dB
80 MHz – 230 MHz: +3 dB / – 2 dB

Input voltage EuT (AE):
Line to ground /
line to line : 500 VAC / 1000 VDC
1000 VAC / 2000 VDC

Current max. : 32 A
