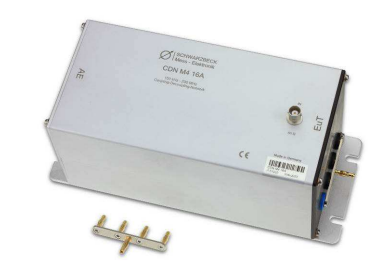

Coupling Decoupling Network CDN M4 16A 1000V

I Giới thiệu CDN M4 16A 1000V :

CDN M4 16A 1000V là một phần của khớp nối chuỗi mạng tách rời cho đã tiến hành thử nghiệm miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. CDN M4 16A 1000V tuân thủ tiêu chuẩn IEC 61000-4-6 Phụ lục D.2 và phù hợp với khả năng miễn nhiễm thử nghiệm trên a.c không được sàng lọc và dc quyền lực đường dây cung cấp (đường dây chính).

II Thông số kĩ thuật CDN M4 16A 1000V :

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9,5 dB
150 kHz – 80 MHz: ±1 dB
80 MHz – 230 MHz: +3 dB / -2 dB
