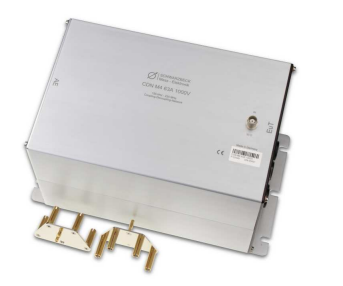

Coupling Decoupling Network CDN M4 63A 1000V

I Giới thiệu CDN M4 63A 1000V

CDN M4 63A 1000V là một phần của khớp nối chuỗi mạng tách rời cho đã tiến hành thử nghiệm miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. CDN M4 63A 1000V tương thích với IEC 61000-4-6 Phụ lục D.2 và phù hợp để kiểm tra khả năng miễn nhiễm trên a.c không được sàng lọc và dc đường dây cấp điện (đường dây điện).

II Thông số kĩ thuật của CDN M4 63A 1000V

Frequency range: 150 kHz … 230 MHz

Common mode
impedance: 150 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz – 80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage
(emf ) : 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 150 kHz – 80 MHz: 10 dB ±1 dB
80 MHz – 230 MHz: 10 dB +3 dB/-2 dB

Max. current : 63 A
