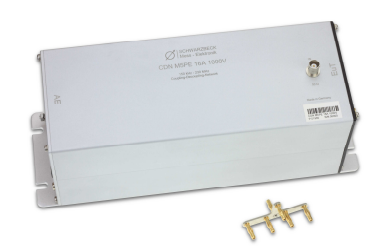

Coupling Decoupling Network CDN M5PE 16A 1000V, CDN M5PE 32A 1000V,CDN M5PE 63A 1000V,CDN M5PE 125A 1000V

I Giới thiệu CDN M5PE 16A 1000V, CDN M5PE 32A 1000V,CDN M5PE 63A 1000V,CDN M5PE 125A 1000V

CDN M5PE 16A,32A,63A,125A là một phần của chuỗi mạng tách rời khớp nối để tiến hành thử nghiệm miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. Các CDN M5PE 16A,32A,63A,125A  tuân thủ IEC 61000-4-6 Phụ lục D.2 và phù hợp để kiểm tra khả năng miễn nhiễm trên a.c không được sàng lọc và dc đường dây cấp điện (đường dây điện).

II Thông số kĩ thuật CDN M5PE 16A 1000V, CDN M5PE 32A 1000V,CDN M5PE 63A 1000V,CDN M5PE 125A 1000V

Frequency range: 150 kHz … 230 MHz

Common mode impedance: 150 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω/-45 Ω
80 MHz – 230 MHz: 150Ω ±60 Ω

Max. RF-test voltage
(emf): 30 V

RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
150 kHz – 80 MHz: ±1dB
80 MHz – 230 MHz: +3 dB/ -2 dB

Input voltage EuT (AE):
Line to ground /
line to line : 500 VAC / 1000 VDC
1000 VAC / 2000 VDC

Current max. : 16A, 32A,63A,125A
