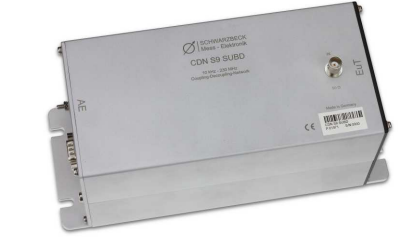

Coupling Decoupling Network CDN S9 USB3.0

I Giới thiệu CDN S9 USB 3.0 :

CDN S9 USB3.0 là một phần của chuỗi mạng tách rời để tiến hành thử nghiệm khả năng miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. CDN S9 USB3.0 tuân thủ tiêu chuẩn IEC 61000-4-6 hình D.1 và phù hợp với khả năng miễn dịch thử nghiệm trên các dòng USB 3.0 được sàng lọc. Các đáp ứng tần số được mở rộng xuống 10kHz.

II Thông số kĩ thuật của CDN S9 USB 3.0 :

Frequency range: 10 kHz … 230 MHz

Common mode impedance: 10 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz–230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

Max. RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
10 kHz – 80 MHz: ± 1dB
80 MHz – 230 MHz: +3 dB / -2 dB

Input Voltage EuT (AE): 100 VAC / 150 VDC

Current rating: 0,25 A

EuT Connector: USB 3.0 female Type A, Sub-D 9 pol. female

AE Connector: USB 3.0 female Type B,Sub-D 9 pol. male
