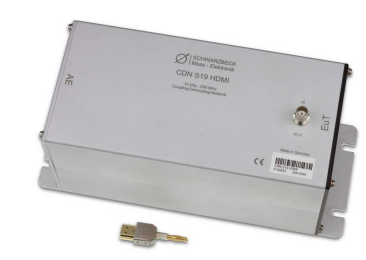

Coupling Decoupling Network Schwarzbeck CDN S19 HDMI

I Giới thiệu CDN S19 HDMI :

CDN S19 HDMI là một phần của chuỗi mạng tách rời để tiến hành thử nghiệm khả năng miễn nhiễm chế độ chung
theo tiêu chuẩn IEC 61000-4-6. CDN HDMI tuân thủ tiêu chuẩn IEC 61000-4-6 hình D.1 và phù hợp để kiểm tra khả năng miễn nhiễm trên đường HDMI. Dải tần số là mở rộng xuống 10 kHz.

II Thông số kĩ thuật của CDN S19 HDMI :

Frequency range:10 kHz … 230 MHz

Common mode impedance: 10 kHz–24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz-230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

Max. RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9,5 dB
10 kHz – 80 MHz: ±1 dB
80 MHz – 230 MHz: +3 dB / -2 dB

EuT, AE Connectors: HDMI female
