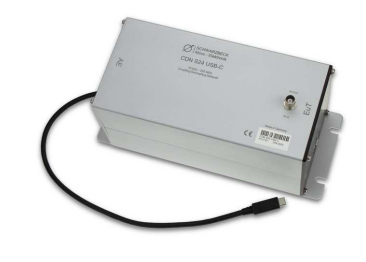

Coupling Decoupling Network Schwarzbeck CDN S24 USB-C

I Giới thiệu CDN S24 USB-C :

CDN S24 USB-C là một phần của chuỗi mạng tách rời để tiến hành thử nghiệm khả năng miễn nhiễm chế độ chung theo tiêu chuẩn IEC 61000-4-6. CDN S24 USB-C tuân thủ tiêu chuẩn IEC 61000-4-6 hình D.1 và phù hợp với khả năng miễn dịch thử nghiệm trên các dòng USB-C được sàng lọc. Các dải tần số được mở rộng xuống 10 kHz.

II Thông số kĩ thuật của CDN S24 USB-C :

Frequency range: 10 kHz … 230 MHz

Common mode impedance: 10 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz–230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

Max. RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
10 kHz – 80 MHz: ± 1dB
80 MHz – 230 MHz: +3 dB / -2 dB

EuT, AE Connectors: USB type C female, USB type C male (with cable)
