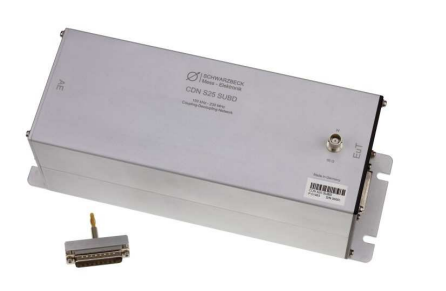

Coupling Decoupling Network Schwarzbeck CDN S25 SUBD

I Giới thiệu CDN S25 SUBD :

CDN S25 SUBD là một phần của kết nối phân tách mạng chuỗi để tiến hành thử nghiệm khả năng miễn dịch ở chế độ chung
theo tiêu chuẩn IEC 61000-4-6. SUBD CDN S25 là Hương thủ IEC 61000-4-6 Màn hình D.1 và phù hợp để kiểm tra khả năng miễn nhiễm ở chân 25 Khả năng bảo vệ các kết nối SUB-D.

Thông số kĩ thuật của CDN S35 SUBD :

Frequency range: 10 kHz … 230 MHz

Common mode impedance: 10 kHz–24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150 Ω +60 Ω / -45 Ω
80 MHz–230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

Max. RF-input-power: 6 W (continuous)

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 10 dB
10 kHz – 80 MHz: ±1,5 dB
80 MHz – 230 MHz: +3,5 dB / -2 dB

EuT, : Sub-D 25 pol. female

AE Connector : Sub-D 25 pol. male
