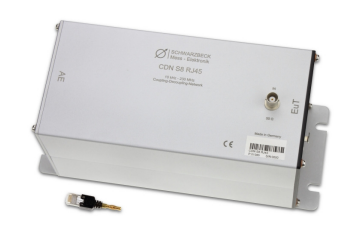

Coupling Decoupling Network Schwarzbeck CDN S8 RJ45

I Giới thiệu CDN S8 RJ45 :

CDN S8 RJ45 là một phần của khớp nối tách chuỗi mạng để tiến hành thử nghiệm khả năng miễn dịch chế độ chung theo theo tiêu chuẩn IEC 61000-4-6. CDN S8 RJ45 là tuân thủ IEC 61000-4-6 hình D.1 vàphù hợp để thử nghiệm khả năng miễn dịch trên đường dây RJ45 được sàng lọc.

II Thông số kĩ thuật của CDN S8 RJ45 :

Frequency range:10 kHz … 230 MHz

Common mode impedance: 10 kHz – 24 MHz: 150  ±20 
24 MHz–80 MHz: 150  +60  / -45 
80 MHz – 230 MHz: 150  ±60 

Max. RF-test voltage (emf): 30 V

Max. RF-input-power: 6 W (continuous)

RF-input-connector: 50  BNC (female)

Voltage division factor
RF-input – EuT-port: 10 dB
10 kHz – 80 MHz: ±1.5 dB
80 MHz – 230 MHz: +3 dB / -2.5 dB

Input Voltage EuT (AE): 100 VAC / 150 VDC

EuT, AE Connectors : RJ45
