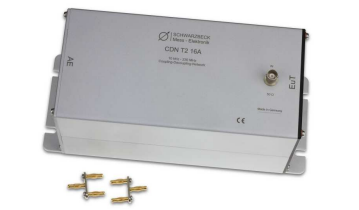

Coupling Decoupling Network Schwarzbeck CDN T2 16A và CDN T2

I Giới thiệu Schwarzbeck CDN T2 16A và CDN T2 :

CDN T2 16A và CDN T2 là một phần của khớp nối tách chuỗi mạng để tiến hành thử nghiệm khả năng miễn dịch chế độ chung theo
theo tiêu chuẩn IEC 61000-4-6. CDN T2 16A và CDN T2 là tuân thủ IEC 61000-4-6 Phụ lục D5 và phù hợp để thử nghiệm khả năng miễn nhiễm trên các dòng điều khiển không được che chắn và không cân bằng với dòng điện cao (ví dụ: Điện thoại, CAN và âm thanh dòng). Nó có tần số mở rộng phạm vi xuống tới 10 kHz.

II Thông số kĩ thuật của CDN T2 16A và CDN T2 :

Frequency range: 10 kHz … 230 MHz

Common mode
impedance: 10 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150Ω +60Ω / -45 Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 10 dB
10 kHz – 80 MHz: ±1.5 dB
80 MHz – 230 MHz: +3 dB / – 2.5 dB

Load impedance EuT-AE : >750 Ω (DC – 1 MHz)

Attenuation Eut-AE : <1 dB (DC – 10 MHz)
<3dB (10 MHz – 50 MHz)

Input Voltage EuT (AE): 150 VDC
100 VAC (DC-100 Hz)
20 VAC (>100 Hz)

Current rating: 0,25 A, 16A

Included accessories:
2 pin shorting bar: CA 2/4
(2 units included by default)
