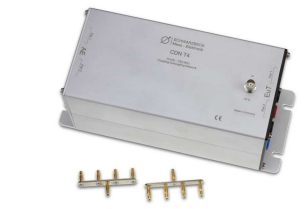

Coupling Decoupling Network Schwarzbeck CDN T4 RJ45 , CDN T4 4A , CDN T4

I Giới thiệu CDN T4 RJ45, CDN T4 4A, CDN T4 :

CDN T4 4A , CDN T4 RJ45, CDN T4 4A, CDN T4 là một phần của chuỗi mạng tách rời ghép nối để tiến hành
thử nghiệm khả năng miễn dịch chế độ chung theo theo tiêu chuẩn IEC 61000-4-6. CDN T4 4A tuân thủ tiêu chuẩn IEC 61000-4-6 Phụ lục D5 và được thích hợp để thử nghiệm khả năng miễn dịch trên không được sàng lọc và các đường điều khiển không cân bằng với dòng điện cao (ví dụ: Đường dây điện thoại, CAN và âm thanh). Nó có dải tần mở rộng xuống còn 10kHz.

II Thông số kĩ thuật của CDN T4 :

Frequency range: 10 kHz … 230 MHz

Common mode
impedance: 10 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz–80 MHz: 150Ω +60Ω / -45 Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-power: 6 W (continuous)

RF-input connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
10 kHz – 150 kHz: +2 dB / -1 dB
150 kHz – 80 MHz: ±1dB
80 MHz – 230 MHz: +3 dB / – 2 dB

Load impedance EuT-AE : >750 Ω (DC – 1 MHz)

Attenuation Eut-AE : <1 dB (DC – 10 MHz)
<3dB (10 MHz – 50 MHz)

Input Voltage EuT (AE): 150 VDC
100 VAC (DC-100 Hz)
20 VAC (>100 Hz)

Current rating: 0,25 A , 4A,

Saturation current (CM): 50 mA

EuT, AE connectors: 4 mm safety banana jacks , RJ45 (female)
