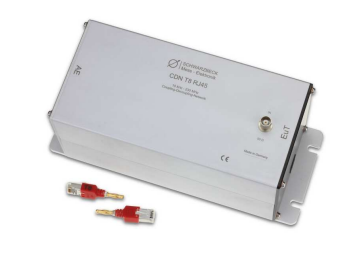

Coupling Decoupling Network Schwarzbeck CDN T8 RJ45

I Giới thiệu CDN T8 RJ45 :

CDN T8 là một phần của chuỗi mạng tách rời ghép nối để tiến hành thử nghiệm khả năng miễn dịch chế độ chung theo
theo tiêu chuẩn IEC 61000-4-6. CDN T8 tuân thủ tiêu chuẩn IEC 61000-4-6 hình D.7 và được thích hợp để kiểm tra khả năng miễn nhiễm trên các đường dây cân bằng không được che chắn với 4 chân. Các CDN T8 RJ45 có dải tần mở rộng xuống tới 10 kHz.

II Thông số CDN T8 RJ45

Frequency range: 10 kHz … 230 MHz

Common mode impedance: 10 kHz – 24 MHz: 150 Ω ±20 Ω
24 MHz – 80 MHz: 150 Ω +60 Ω / -45
Ω
80 MHz – 230 MHz: 150 Ω ±60 Ω

Max. RF-test voltage (emf): 30 V

RF-input-connector: 50 Ω BNC (female)

Voltage division factor
RF-input – EuT-port: 9.5 dB
10 kHz – 80 MHz: ±1 dB
80 MHz – 230 MHz: -2 dB, +3 dB

EuT Connector:RJ45 (female)
AE Connector : RJ45 (female)
