Hệ thống BERTWave Anritsu MP2110A chất lượng cao

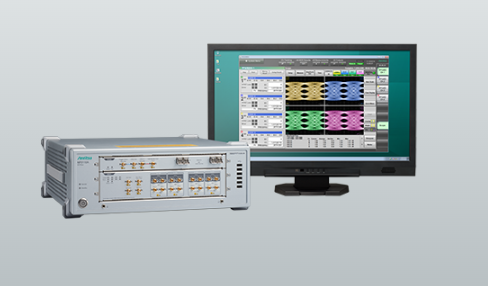

I Giới thiệu hệ thống BERTWave MP2110A

BERTWave MP2110A là thiết bị đo tất cả trong một với bộ kiểm tra tỷ lệ lỗi bit (BERT) và máy hiện sóng lấy mẫu tích hợp, hỗ trợ các đánh giá như đo tỷ lệ lỗi bit (BER), phân tích mẫu mắt, v.v. của mô-đun quang học.
BERT và máy hiện sóng lấy mẫu là những công cụ cần thiết để đánh giá các mô-đun quang được sử dụng bởi các hệ thống truyền thông quang học. Cho đến nay, việc đánh giá các mô-đun quang học điển hình, chẳng hạn như QSFP28 và SFP28, đã yêu cầu BERT độc lập và máy hiện sóng lấy mẫu, nhưng với BERT 4ch BERT và máy hiện sóng lấy mẫu 4ch tích hợp tất cả trong một, BERTWave MP2110A loại bỏ nhu cầu về các mô-đun quang học riêng biệt. dụng cụ, cắt giảm cả chi phí vốn cho dụng cụ và chi phí sản xuất.
Hơn nữa, BERTWave MP2110A có thể đo đồng thời tỷ lệ lỗi bit (BER) lên đến 4ch ở phía RX của mô-đun quang, cũng như thực hiện đồng thời các bài kiểm tra Mặt nạ mắt và phân tích mẫu mắt lên đến 2ch ở phía Tx. Ngoài ra, máy hiện sóng lấy mẫu MP2110A có tốc độ lấy mẫu lên tới 250 ksamples/s (nhanh gấp sáu lần so với các thiết bị thế hệ trước) để kiểm tra Mặt nạ mắt và phân tích mẫu Mắt nhanh hơn. Với sự hỗ trợ cho các phép đo BER đồng thời và phân tích mẫu Mắt, phép đo Biên mặt nạ tín hiệu NRZ và phân tích Jitter được hỗ trợ. Tín hiệu PAM4 cũng có thể được phân tích và hỗ trợ đo TDECQ lên tới 53 Gbaud. BERTWave MP2110A giảm thời gian đo tới 65%.

MP2110A BERT đo tốc độ bit từ 24,3 Gbit/s đến 28,2 Gbit/s trong cấu hình tiêu chuẩn và từ 9,5 Gbit/s đến 14,2 Gbit/s bằng cách cài đặt Tùy chọn 093. Máy hiện sóng lấy mẫu tích hợp hỗ trợ băng thông 40 GHz (điện I /F), 35 GHz (SMF, I/F quang) và 25 GHz (MMF, I/F quang). Ngoài ra, máy hiện sóng lấy mẫu còn có bộ lọc Bessel băng tần 100 Gbit/s tích hợp làm tiêu chuẩn để đo tín hiệu quang. Hiệu suất tuyệt vời này giúp đảm bảo năng suất sản xuất mô-đun quang cao hơn.
Hơn nữa, các cài đặt đơn giản và giao diện người dùng dễ dàng giúp MP2110A dễ vận hành; khả năng tương thích ngược với các lệnh từ xa MP2100B đảm bảo nâng cấp thiết bị không gặp sự cố.
Ngoài ra, hoạt động ổn định nhờ PC tích hợp đảm bảo hiệu suất bất kể môi trường hoạt động.
Với BERT đa kênh, máy hiện sóng lấy mẫu, phân tích mẫu Mắt tốc độ cao và đo Biên độ mặt nạ, BERTWave MP2110A cải thiện hiệu quả sản xuất mô-đun quang học để cắt giảm chi phí sản xuất.

II Tính năng của BERTWave MP2110A

For 10G to 800G Multichannel Optical Module/Device R&D and Manufacturing

• Customized built-in 4ch sampling oscilloscope and 4ch BERT
• Fast measurement and high performance shorten test times, improve yields, and cut capital infrastructure costs
  • Sampling Oscilloscope
    • Fast: 250 ksamples/s to measure 1 Msamples in about 5 s
    • High Sensitivity: –15 dBm (typ., SMF)
    • Wide bandwidth: 35 GHz (optical, SMF), 25 GHz (optical, MMF), 40 GHz (electrical)
    • Low Jitter: 200 fs rms (typ.)
