Hệ thống đo kiểm không dây Universal Wireless Test Set Anritsu MT8872A

I Giới thiệu hệ thống đo kiểm không dây Universal Wireless Test Set MT8872A

Bộ kiểm tra không dây đa năng MT8872A hỗ trợ nhiều tiêu chuẩn truyền thông không dây khác nhau, bao gồm 5G NR Sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, V2X 802.11p, WLAN và Bluetooth để thử nghiệm trên nhiều mạng dây chuyền sản xuất điện thoại thông minh, ô tô, thiết bị đầu cuối IoT và mô-đun truyền thông. Có thể cài đặt ba loại mô-đun kiểm tra TRx MU887000A/MU887001A/MU887002A TRx trong thiết bị chính MT8872A, mỗi loại có bộ tạo tín hiệu vectơ và bộ phân tích tín hiệu vectơ tích hợp để kiểm tra Tx và Rx của thiết bị đầu cuối di động và mô-đun truyền thông.

II Nền tảng MT8872A

Hai người thử nghiệm trong một nền tảng :
Có thể cài đặt tối đa hai mô-đun đo lường trong một khung chính và mỗi mô-đun có thể được điều khiển độc lập. Mỗi mô-đun chia sẻ cùng nguồn điện, khung gầm và giao diện bus nội bộ, giúp cắt giảm chi phí cơ sở hạ tầng.

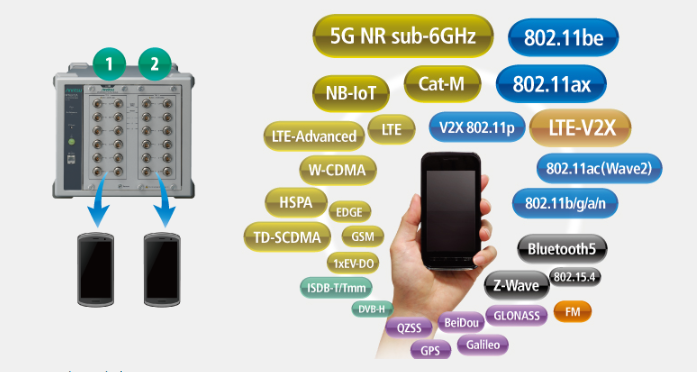

Đo đồng thời hai thiết bị có kết nối trực tiếp lên tới 12 ăng-ten thiết bị
Việc cài đặt hai thiết bị kiểm tra trong thiết bị chính MT8872A hỗ trợ đo song song đồng thời tối đa hai thiết bị được kết nối đang được kiểm tra. Do số lượng ăng-ten trong các thiết bị liên lạc không dây ngày càng tăng nhằm tạo điều kiện cho nhiều phương thức liên lạc không dây hơn nên mỗi thiết bị kiểm tra MU887002A được cài đặt đều hỗ trợ kết nối lên tới 12 ăng-ten để đơn giản hóa đáng kể quá trình thiết lập kiểm tra.

Nền tảng máy MT8872A

III Ứng dụng của Anritsu MT8827A

Bộ kiểm tra không dây đa năng MT8872A
Được thiết kế cho điện thoại thông minh, máy tính bảng khối lượng lớn Ứng dụng thử nghiệm sản xuất ô tô, thiết bị IoT và mô-đun không dây
Hỗ trợ mạng WLAN, di động, Bluetooth và các ứng dụng không dây kết nối khác
2 mô-đun hiệu suất cao trong một khung máy nhỏ
Hỗ trợ đo đồng thời nhiều tiêu chuẩn không dây
Một giấy phép cho phép các khả năng liên quan trên tất cả các mô-đun đã cài đặt

Mô-đun thử nghiệm TRX MU887000A/MU887001A
Bộ tạo tín hiệu và phân tích tín hiệu tích hợp
Băng thông đo rộng 160 MHz
Dải tần rộng từ 10 MHz đến 6 GHz
Một mô-đun hỗ trợ nhiều tiêu chuẩn không dây
Các tiêu chuẩn được hỗ trợ: 5G NR sub-6 GHz,
LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDAM2000/1xEV-DO,
WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T/ ISDB-Tmm
Bộ phân tích âm thanh/bộ tạo âm thanh tích hợp

Mô-đun thử nghiệm TRx MU887002A
Hai thiết bị kiểm tra được điều khiển độc lập trong một mô-đun, mỗi thiết bị có bộ tạo tín hiệu và bộ phân tích tín hiệu tích hợp
Mười hai đầu nối trên mỗi thiết bị kiểm tra có chức năng tích hợp cho đầu ra đồng thời của cùng một tín hiệu Kết nối DUT không có bộ chia bên ngoài
Mỗi thiết bị kiểm tra có CPU tích hợp để đo nhanh mà không phụ thuộc vào PC bên ngoài
Băng thông phân tích 200 MHz bao phủ dải tần rộng từ 400 MHz đến 6 GHz; cài đặt tùy chọn phần cứng MU887002A-007 sẽ mở rộng dải tần trên lên 7,3 GHz.
Mức đầu ra tối đa 0 dBm ngay cả đối với tín hiệu được điều chế (Chất lượng tín hiệu phụ thuộc vào tần số và dạng sóng.)
Mỗi đơn vị kiểm tra hỗ trợ nhiều tiêu chuẩn truyền thông không dây
Các tiêu chuẩn được hỗ trợ: 5G NR Sub-6 GHz, LTE/LTE-Advanced, W-CDMA/HSP, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO, v.v.
WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X), Bluetooth, GPS/Galileo/GLONASS/BeiDou/DVB-H, v.v.
