Loop Antenna for Mil-Std Com-Power AL-RE101
Loop Antenna for Mil-Std Com-Power AL-RE101
I Giới thiệu Loop Antenna AL-RE101 :
Ăng-ten vòng thụ động AL-RE101 được thiết kế đặc biệt để thử nghiệm theo tiêu chuẩn MIL-STD-461, RE101, phát xạ bức xạ, từ trường. Trong quá trình thử nghiệm này, phát xạ bức xạ từ Thiết bị được thử nghiệm (EUT) được đo từ vỏ thiết bị và hệ thống con, bao gồm cả giao diện cáp điện, để xác minh rằng phát xạ từ trường từ EUT và giao diện điện liên quan của nó không vượt quá yêu cầu quy định.
II Thông số kĩ thuật của AL-RE101 :
- Receiving Loop Antenna Designed Specifically for MIL-STD-461, RE101 Testing, FCC Part 15 & 18 KDB
- Frequency Range: 10 Hz to 1 MHz
- Antenna Base Plate Ensures Required 7 cm Separation Between Antenna and EUT
- Individual Calibration per SAE ARP958 Included
- Three-year Standard Warranty
- Model: AL-RE101
- Frequency Range: 30 Hz to 100 kHz (usable range: 10 Hz to 1 MHz)
- Loop Diameter: 13.3 cm
- Number of Turns: 36 Turns
- Wire Type: 7 Strand, 41 AWG Litz
- Loop Shielding: Electrostatic Shield
- Resistance of Wiring: 10Ω (nominal)
- Inductance of Wiring: 340 µH (nominal)
- Maximum Input Current: N/A
- Connectors: BNC (female)
- Specifications: MIL-STD-461, RE101, FCC Part 15 & 18 KDB
- Weight: 0.84 lbs. (0.38 kg)

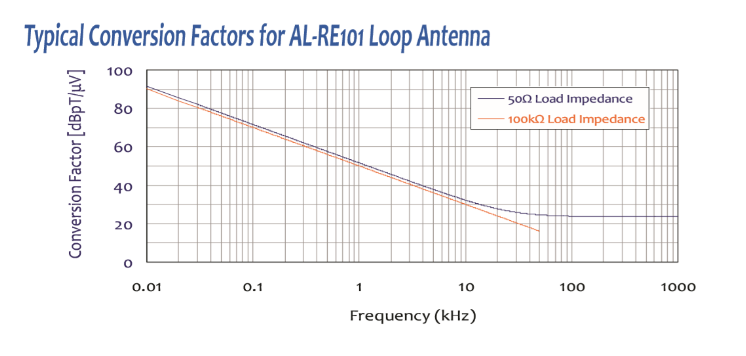

III Biểu đồ của AL-RE101 :
