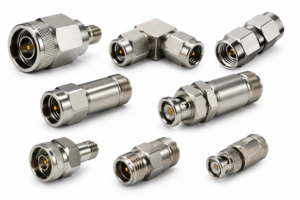

RF Adapters – Bộ chuyển đổi RF chất lượng cao cho hệ thống đo kiểm & truyền dẫn tín hiệu

Danh mục: Coax Adapters, RF Cable & Adapter

RF Adapters là bộ chuyển đổi RF chất lượng cao, hỗ trợ dải tần từ DC đến 67GHz, tương thích đa dạng chuẩn kết nối như SMA, N, BNC, 2.92mm, 1.85mm. Giải pháp tối ưu cho hệ thống đo kiểm RF, EMC và truyền dẫn tín hiệu.

Catalogue

Giới thiệu chung:

Trong các hệ thống đo kiểm RF, viễn thông và EMC, việc đảm bảo kết nối tín hiệu ổn định, suy hao thấp và tương thích giữa các chuẩn đầu nối là yếu tố quan trọng hàng đầu.

Dòng RF Adapters (bộ chuyển đổi RF) được thiết kế để kết nối linh hoạt giữa các chuẩn connector khác nhau như SMA, N, BNC, TNC, 2.92mm (K), 2.4mm, 1.85mm, SSMA…, hỗ trợ dải tần rộng từ DC đến 67 GHz.

Sản phẩm phù hợp cho các hệ thống đo kiểm RF chuyên dụng, phòng lab R&D, hệ thống viễn thông và các ứng dụng tần số cao.

Danh mục sản phẩm RF Adapter:

Dòng sản phẩm bao gồm nhiều cấu hình và dải tần khác nhau:

🔹 Adapter DC – 8 GHz

```
BNC ↔ BNC / SMA / N
```

Ứng dụng phổ thông, lab cơ bản

🔹 Adapter DC – 11 GHz

```
TNC ↔ TNC / SMA / N
```
```
Dùng trong hệ thống RF trung tần
```

🔹 Adapter DC – 18 GHz

N ↔ SMA / TNCA / 3.5mm / 2.92mm / 2.4mm

Phù hợp hệ thống đo kiểm RF nâng cao

🔹 Adapter DC – 27 GHz

SMA ↔ SMA / 2.92mm / 3.5mm / 2.4mm / SSMA

```
Ứng dụng trong RF & microwave
```

🔹 Adapter DC – 33 GHz

3.5mm ↔ 3.5mm / 2.92mm / 2.4mm / 1.85mm

```
Đo kiểm tín hiệu tốc độ cao
```

🔹 Adapter DC – 40 GHz

2.92mm ↔ 2.92mm / 2.4mm / 1.85mm / SSMP

```
Dải tần microwave
```

🔹 Adapter DC – 50 GHz

```
2.4mm ↔ 2.4mm / 1.85mm
```
```
Ứng dụng đo kiểm chính xác cao
```

🔹 Adapter DC – 67 GHz

```
1.85mm (V connector)
```

Dành cho hệ thống mmWave, nghiên cứu cao cấp

Đặc điểm nổi bật:

🔹 Dải tần rộng (DC – 67 GHz)
 → Đáp ứng đa dạng nhu cầu từ RF cơ bản đến microwave & mmWave

🔹 Đa dạng chuẩn kết nối
 → Tương thích với hầu hết hệ thống đo kiểm hiện nay

🔹 Suy hao thấp – VSWR tối ưu
 → Đảm bảo tín hiệu ổn định, giảm phản xạ

🔹 Độ chính xác cơ khí cao
 → Gia công chính xác giúp kết nối chắc chắn, độ bền cao

🔹 Thiết kế nhỏ gọn, dễ sử dụng
 → Thuận tiện cho setup hệ thống đo

Thông số kỹ thuật (Typical Specifications):

Thông số	Giá trị
Dải tần hoạt động	DC – 67 GHz (tùy model)
Chuẩn kết nối	SMA, N, BNC, TNC, 2.92mm, 2.4mm, 1.85mm, SSMA, SSMP
VSWR	≤ 1.15 – 1.35 (tùy tần số)
Insertion Loss	Thấp, tối ưu theo từng dải tần
Vật liệu	Thép không gỉ / đồng mạ
Lớp mạ	Gold plated / passivated
Kiểu kết nối	Male / Female / Adapter thẳng / góc
Nhiệt độ hoạt động	-40°C đến +85°C

Ứng dụng:

Dòng RF Adapter được sử dụng rộng rãi trong:

Hệ thống đo kiểm RF & Microwave
Phòng thí nghiệm EMC / EMI
Thiết bị đo như VNA, Spectrum Analyzer
Hệ thống viễn thông & truyền dẫn
Nghiên cứu & phát triển (R&D)
Test fixture và calibration setup

Kết luận:

Với thiết kế chính xác, dải tần rộng và khả năng tương thích đa dạng, RF Adapters là giải pháp không thể thiếu trong các hệ thống đo kiểm và truyền dẫn tín hiệu RF hiện đại.

VIAM VINA cung cấp đầy đủ các dòng adapter chất lượng cao, hỗ trợ tư vấn lựa chọn phù hợp với từng ứng dụng cụ thể.
