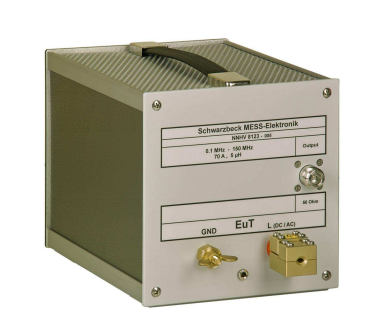

Single path high voltage AMN (LISN) NNHV 8123,NNHV 8123-200, NNHV 8123-400,NNHV 8123-400R,NNHV 8123-800

I Giới thiệu LISN NNHV 8123 :

Ứng dụng chính của bất đối xứng đường dẫn đơn AMN (mạng lưới điện nhân tạo) NNHV 8123 là phép đo điện áp nhiễu cho mục đích điện động theo CISPR 25 phiên bản 4 hoặc BMW GS 95025-1 trong dải HF-VHF 0,1 MHz – 150 MHz sử dụng cáp được bảo vệ. Nó cũng có thể được sử dụng để kiểm tra BCI bằng cách sử dụng đầu cuối 50 Ω bên ngoài.

II Thông số kĩ thuật của LISN NNHV 8123 :

Frequency Range: 0.1 – 150 MHz

Max. cont. current: 70 A

Max. current (limited time) 100 A

Max voltage (DC) 1000 V

Max. voltage (AC 50/60 Hz): 700 Vrms

Max. voltage (AC 400 Hz): 300 Vrms

Impedance: (5 µH) || 50 Ω
(+/- 10%)

DC-Resistance mains-EuT: < 5 mΩ

Impedance (50 Hz): 4.2 mΩ

Impedance (400 Hz): 13 mΩ

EuT connectors: Schraubklemme siehe Foto
screw terminal, see foto

Measuring port: N-connector

Dimensions (W x H x D): 160 x 165 x 210 mm

Weight: 1.9 kg
