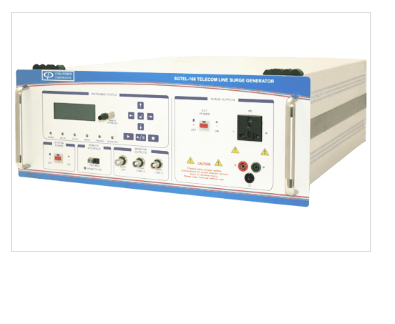

Com-Power SGTEL-168을 소개합니다:

FCC TIA-968-B 및 CS03용 펄스 발생기 SGTEL-168은 FCC TIA-968-B(이전에는 Part 68로 알려짐) 및 캐나다 산업 표준 CS03에 설명된 대로 모든 환경 서지를 시뮬레이션하도록 설계된 범용 서지 발생기입니다. 이는 A형, B형(금속 및 수직) 및 전력선 서지의 단일 박스 솔루션을 제공합니다. 이러한 전기 펄스는 테스트 중인 통신 장비에 번개가 미치는 영향을 시뮬레이션합니다. 그래서 라이트닝 시뮬레이터라고도 불립니다. 번개로 인한 전자기 에너지는 번개와 직접 또는 간접적으로 접촉하는 전력선이나 통신 케이블을 통해 장비로 전달됩니다. 이 모델은 Windows 제어 소프트웨어와 수동 조작을 위한 사용자 친화적인 전면 패널을 갖춘 SG-168의 업그레이드 버전입니다.

II Com-Power SGTEL-168의 기술 사양:

극성:



양수, 음수

테스트 루틴:

빠른 시작 사용자 정의 테스트 시퀀스
TIA-968-B 및 CS03에 따라 사전 정의된 테스트

서지 파형 모니터링:

개방 Ckt 전압(1000:1) ± 10%
단락 전류(100:1) ± 10%

내장 커플러/디커플러:

내장형 16A AC, 250Vac 단상. 11A DC, 350Vdc
EUT용 범용 다중 구성 콘센트 및 주전원용 IEC 60309 산업용 소켓

상호 작용:

광섬유 RS232(OTA 232 트랜시버를 통해)

소프트웨어:

TransWare-168(옵션: 테스트를 제어하고 테스트 보고서를 생성하는 Windows 기반 소프트웨어)

안전 설비:

외부 인터록

전원 전압:

100~250Vac, 50/60Hz

퓨즈:

5암페어(T)

치수:

27.1 x 17.5 x 7.5인치(69 x 44.4 x 19cm)

무게:

27.6kg(61파운드)

작동 온도:

5°C ~ 40°C

냉각:

강제 공기 일체형 팬
