I Giới thiệu VAN VEEN TRIPLE LOOP ANTENNA ALT-930-2M
ALT-930-2M là hệ thống ăng-ten vòng lặp lớn ba vòng (LAS) dựa trên nguyên lý Van Veen/ Bergervoet. Tần số hoạt động là từ 9kHz đến 30 MHz. Các vòng có đường kính 2m, điểm thấp nhất cách mặt đất 0,5m. Cấu trúc hỗ trợ vòng lặp rất dễ lắp đặt và có bánh xe rất thuận tiện để di chuyển. Nó là một hệ thống ăng-ten 3 trục hoàn chỉnh với ba vòng lặp và ba máy biến dòng và một công tắc ăng-ten từ xa (RAS-930). Mỗi vòng lặp được kết nối với bộ chuyển mạch ăng-ten từ xa thông qua máy biến dòng của nó. Đầu ra của công tắc có thể được kết nối với bất kỳ thiết bị đo EMI nào. Hiệu suất của mỗi vòng lặp (bao gồm cả máy biến dòng) phù hợp .
II Thông số kĩ thuật của ALT-930-2M
- Frequency range: 9 kHz to 30 MHz
- Fully Compliant with CISPR 15 (EN55015) / CISPR 16-1-4
- Easy to install and mobile
- Remote access control for loop selection
- Individual calibration per CISPR 16-1-4
- Three year standard warranty
- Frequency range: 9 kHz to 30 MHz
- Antenna factor: +10 to -25 dBΩ typical (Matched to CISPR 16-1-4/CISPR 15)
- RF connector (Current transformer & Remote switch): N (female)
- Specification: Fully compliant with CISPR 16-1-4, CISPR 15, EN 55015
- Loops: Three independent loops, 2 meter diameter
- Dimensions (assembled): 2.6 x 2.1 x 2.1 meters (H x W x D)
- Loop Material: PEX
- Support Material: FRP
- Input impedance: 50 Ω
- Remote access switch power supply: 6 Vdc

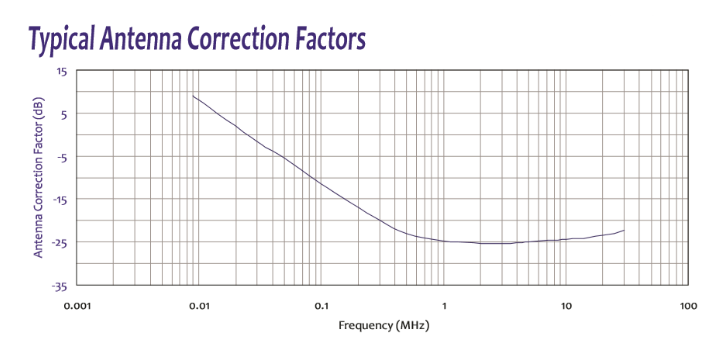

III Biểu đồ của ALT-930-2M :
