3 Phase – Line Impedance Stabilization Network for MIL-STD 46 LISN LI-3P-4X

I Giới thiệu LISN Com-Power LI-3P-4X :

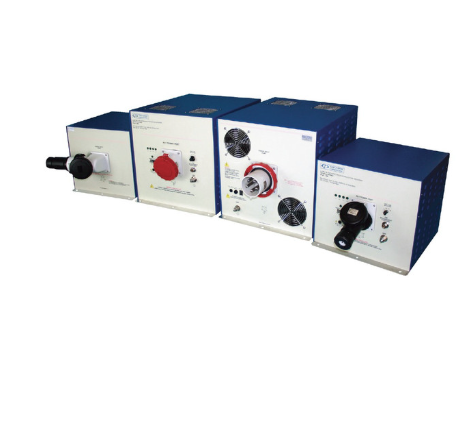

Sê-ri LI-3P-4x bao gồm bốn mẫu Mạng ổn định trở kháng đường dây (LISN) bốn dây dẫn riêng biệt, 50Ω, 50 μH. Sự khác biệt chính giữa bốn mô hình là xếp hạng hiện tại tương ứng của chúng:
LI-3P-416 16 Amps (trên mỗi dòng, liên tục)
LI-3P-432 32 Amps (trên mỗi dòng, liên tục)
LI-3P-463 63 Amps (trên mỗi dòng, liên tục)
LI-3P-4100 100 Amps (trên mỗi dòng, liên tục)

Các LISN này cung cấp nền tảng đo lường cần thiết để thực hiện thử nghiệm tuân thủ phát thải được tiến hành trên đường dây điện theo MIL-STD-461, CE102, phát xạ tiến hành, tiềm năng tần số vô tuyến, dây dẫn điện. LISN thực hiện các chức năng sau:
• cung cấp trở kháng đường dây điện ổn định, được xác định trên toàn bộ dải tần của nó cho Thiết bị được kiểm tra (EUT);
• cách ly EUT và mạch đo khỏi nguồn điện, nhờ đó giảm thiểu ảnh hưởng của nó đến các phép đo; Và,
• ghép các điện áp nhiễu vào cổng đo đồng trục, cổng này kết nối với thiết bị đo.

LISN sử dụng cuộn cảm lõi không khí để ngăn chặn sự biến đổi độ bão hòa và độ thấm. Các tấm lắp không được sơn để tạo điều kiện kết nối với mặt đất khi lắp đặt, điều này rất cần thiết do dòng điện rò rỉ cao.
Các mặt bên của mỗi LISN đều có cửa sổ để làm mát. LI-3P-463 và LI-3P-4100 cũng bao gồm hai quạt làm mát bên trong được vận hành bằng một công tắc ở bảng phía sau

II Thông số kĩ thuật của LISN Com-Power LI-3P-4x:
