Com-Power AL-130R Active Loop Antenna for EMC Test
Com-Power AL-130R Active Loop Antenna for EMC Test
I Giới thiệu Com-Power AL-130R :
Model AL-130R tuân thủ CISPR 16-1-4. Đó là lý tưởng cho các phép đo lượng khí thải theo yêu cầu của các tiêu chuẩn EMC khác nhau như FCC 18, CISPR 11, CISPR 13, CISPR 14, CISPR 32 và nhiều tiêu chuẩn khác. Bộ tiền khuếch đại có độ ồn thấp tích hợp giúp tăng độ nhạy đo tổng thể cũng như tỷ lệ tín hiệu trên nhiễu tổng thể. Theo ANSI C63.4-2014, CHỈ được phép sử dụng ăng-ten vòng hoạt động để kiểm tra sự tuân thủ trong môi trường không được che chắn nếu chỉ báo bão hòa được theo dõi liên tục trong quá trình thử nghiệm. Giao diện ăng-ten từ xa (RAI-100) của Com-Power rất hữu ích cho ứng dụng này. Đây là bộ điều khiển nhỏ gọn có thể được sử dụng để bật/tắt mạch đo RF và theo dõi tình trạng bão hòa cũng như mức pin yếu từ xa thông qua cáp quang có chiều dài lên tới 30 m.
II Thông số Com-Power AL-130R :
- Frequency Range: 9 kHz – 30 MHz
- Built-in, Battery Operated Preamplifier
- Fiber Optic Remote Monitor/Control option
- Electric or Magnetic Field Measurements
- Individual Calibration per IEEE 291 Included
- Three-year Standard Warranty
- Product Name: Active Loop Antenna
- Frequency Range: 9 khz to 30 MHz
- Loop Size: 19″ x 19″ (0.5 m x 0.5 m)
- Nominal Impedance: 50 Ω (output port)
- Batttery Type: 6 VDC NimH (rechargeable)
- Average Battery Life: 10 – 12 Hours
- E-Field Antenna Factors: 13.4 to 16.4 (average: 14-9) [dB(m-1)]
- Saturation Level: >1 V/m / >120dBμV/m (>2.65 mA/m) / >68.5 dBμA/m
- Antenna Factor Variation: ±1.5 dB
- RF Connector: BNC-type (female)
- Specifications: ANSI C63.4, CISPR, EN, ETSI, etc.
- Dimensions (H x W x D): 20.1″ x 19.7″ x 10.6″ [51 x 50 x 27 cm]
- Weight: 5.5 lbs. [2.5 kg]
-

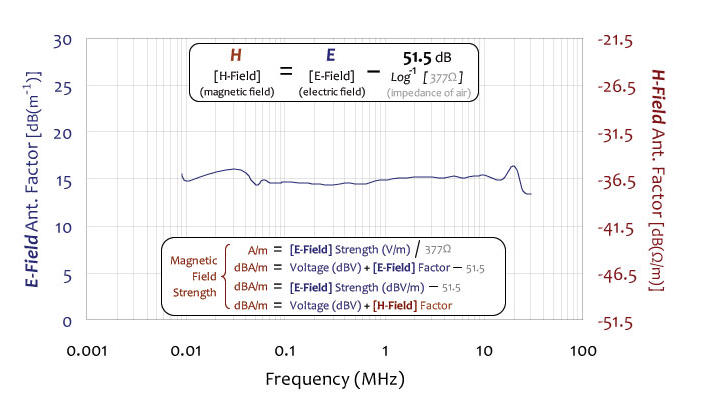

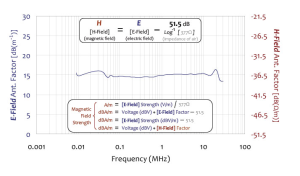

III Biểu đồ của Com-Power AL-130R :
