Cấu tạo, nguyên lý hoạt động và ứng dụng của khuếch đại tín hiệu RF Amplifier

1. Bộ khuếch đại  RF Amplifier là gì?

Fixed RF Amplifier là bộ khuếch đại tín hiệu tần số vô tuyến (RF) có độ khuếch đại (gain) cố định, không điều chỉnh được trong quá trình sử dụng.
Thiết bị dùng để tăng công suất hoặc biên độ tín hiệu RF trong một dải tần xác định, vẫn giữ nguyên đặc tính phổ của tín hiệu.

2. Cấu tạo của bộ khuếch đại  RF Amplifier

Fixed RF Amplifier là bộ khuếch đại tín hiệu tần số vô tuyến (RF) có độ khuếch đại (gain) cố định, không điều chỉnh được trong quá trình sử dụng.
Thiết bị dùng để tăng công suất hoặc biên độ tín hiệu RF trong một dải tần xác định, vẫn giữ nguyên đặc tính phổ của tín hiệu.

2.1. Khối đầu vào (RF Input Matching Network)

• Trở kháng chuẩn: 50 Ω
• Chức năng:
  • Ghép trở kháng giữa nguồn tín hiệu và transistor
  • Giảm phản xạ (VSWR thấp)
  • Bảo vệ tầng khuếch đại

2.2. Phần tử khuếch đại (Active Device)

• Linh kiện chính:
  • RF transistor (BJT, MOSFET, GaAs, GaN)
  • MMIC amplifier
• Quyết định:
  • Gain
  • Công suất đầu ra
  • Độ tuyến tính

2.3. Mạch phân cực (Bias Network)

• Cung cấp điện áp và dòng ổn định cho transistor
• Giữ điểm làm việc cố định
• Giảm nhiễu và trôi nhiệt

2.4. Mạng khuếch đại (Amplifying Stage)

• Có thể là:
  • Single-stage amplifier
  • Multi-stage amplifier
• Mỗi tầng có gain xác định → tổng gain cố định

2.5. Khối đầu ra (Output Matching Network)

• Ghép trở kháng ra 50 Ω
• Tối ưu:
  • Công suất truyền
  • Độ ổn định
  • Hạn chế méo

2.6. Mạch bảo vệ (tùy loại)

• Bảo vệ:
  • Quá công suất đầu vào
  • VSWR cao
  • Quá nhiệt
• Một số loại tích hợp:
  • RF limiter
  • Temperature shutdown

3. Nguyên lý hoạt động của Fixed RF Amplifier

3.1. Nguyên lý cơ bản

1. Tín hiệu RF nhỏ đi vào cổng input
2. Mạch ghép trở kháng đưa tín hiệu vào transistor
3. Transistor khuếch đại biên độ hoặc công suất
4. Tín hiệu ra có:
   • Cùng tần số
   • Cùng dạng sóng
   • Biên độ/công suất lớn hơn

👉 Gain cố định, ví dụ:

• 10 dB
• 20 dB
• 30 dB

4. Thông số quan trọng của RF amplifier

5 Ứng dụng của RF amplifier

5.1. Hệ thống đo kiểm RF & EMC

• Tăng công suất phát trong:
  • EMC emission test
  • Susceptibility / immunity test
• Kết hợp với:

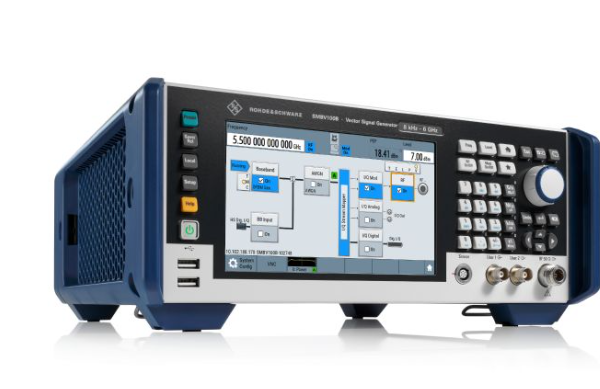

  • Signal Generator
  • Antenna
  • Chamber

5.2. Viễn thông & không dây

• Trạm phát:
  • BTS
  • Repeater
• Thiết bị:
  • WLAN
  • LTE / 5G (FR1)

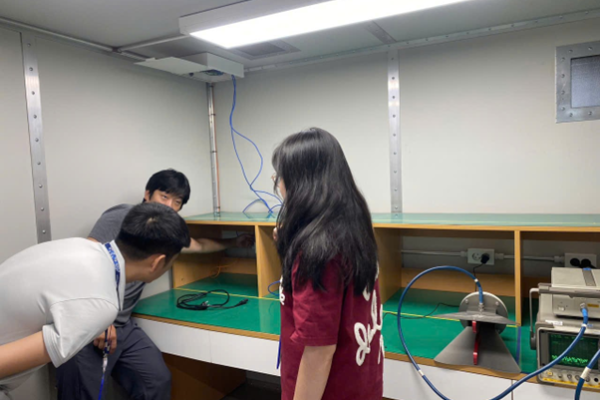

5.3. Phòng thí nghiệm & R&D

• Khuếch đại tín hiệu:

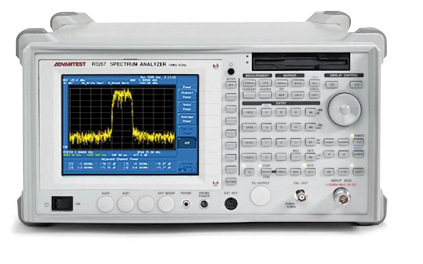

  • Spectrum Analyzer test
  • Receiver sensitivity test
• Test module RF

5.4. Thiết bị công nghiệp & quân sự

• Radar
• Electronic warfare
• UAV communication

5.5. Ứng dụng giáo dục – đào tạo

• Thí nghiệm RF cơ bản
• Mô hình hóa mạch khuếch đại
